AIR12-2000-HI
- 型號：AIR20-2000
- 軸數：6
- 負載：12Kg
大慣量、高穩定性
- 搭載新開發的“軌跡精度自學習”、“抖動抑制”等算法；
- 能夠通過反復運行后的數據學習，抑制軌跡的抖動，提升軌跡精度；
- 適于光伏電池片高速、高頻性搬運、上下料等應用。
高速、高精度
- 配天自主研發設計的ARCS控制系統，在保證電機及減速器壽命的前提下，充分釋放機器人的運動能力；
- 重復定位精度達±0.06mm。
高穩定性能
- ARCS控制系統，經過10年的研發沉淀與技術積累；
- 通過了嚴苛的市場驗證，能充分保障自動化產線的流暢運作。
規格參數
| 型號/Type | AIR12-2000-HI | |
| 軸數/Axes | 6 | |
| 負載 / load | 12kg | |
| 機器人本體/Manipulator | 重量 / Weight | 300kg |
| 最大運動范圍 / Reach | 2001mm | |
| 定位精度/Positioning accuracy | 位置重復定位精度 / Position repeatability | ±0.03mm |
| ———— | ———— | |
| 運動范圍/ Working range | 軸1 / Axis 1 rotation | -170°/+170° |
| 軸2 / Axis 2 arm | -95°/+155° | |
| 軸3 / Axis 3 arm | -95°/+170° | |
| 軸4 / Axis 4 wrist | -185°/+185° | |
| 軸5 / Axis 5 Bend | -135°/+135° | |
| 軸6 / Axis 6 Turn | -400°/+400° | |
| 運動速度/Rotation rate | 軸1 / Axis 1 rotation | 175°/s |
| 軸2 / Axis 2 arm | 175°/s | |
| 軸3 / Axis 3 arm | 170°/s | |
| 軸4 / Axis 4 wrist | 355°/s | |
| 軸5 / Axis 5 Bend | 355°/s | |
| 軸6 / Axis 6 Turn | 300°/s | |
| 適用控制柜/Controllers | inCube22 | |
安裝條件
環境溫度：5~45℃
濕度： 恒溫下 95% 以內，無凝露。
允許高度：操作機正常工作環境的海拔高度不應超過 1000 米（在 1000 米 -4000 米高度范圍內，操作機應降額使用）。
不應有腐蝕性、可燃性、易爆性氣體。
* 若去除機械限位，運動范圍可達 -180°/+180°。

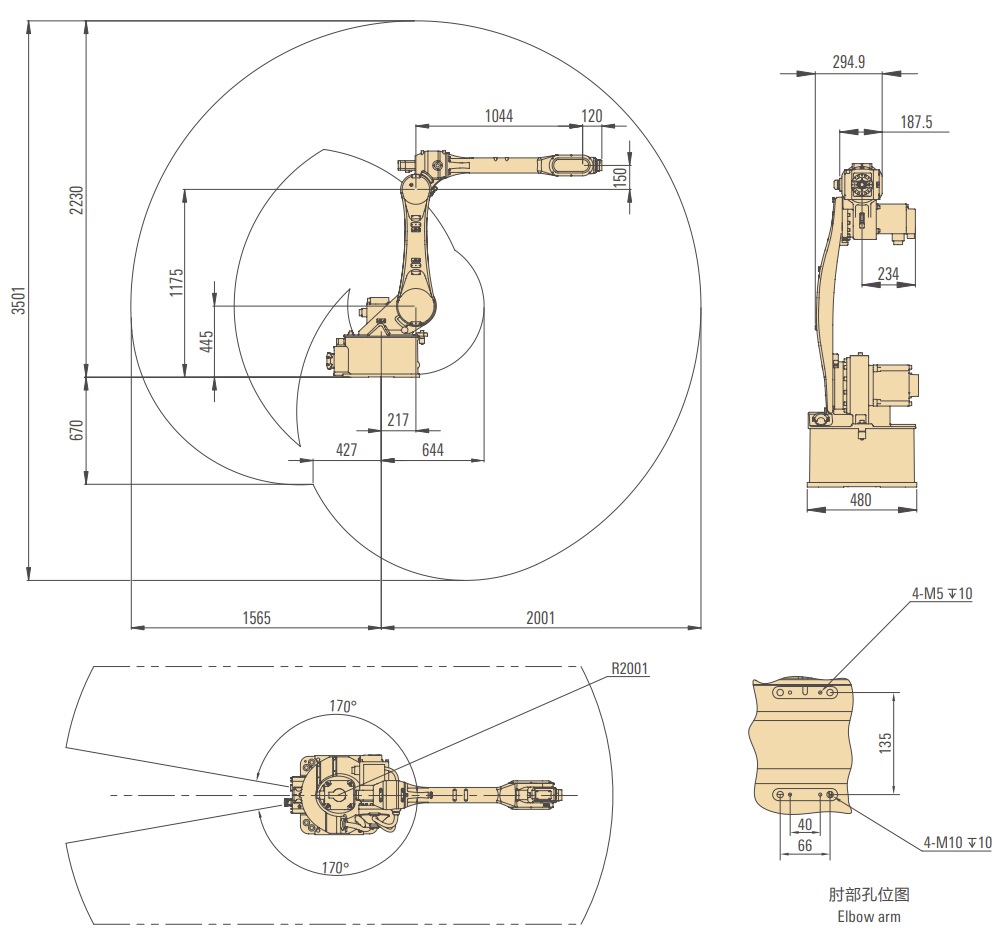

外形尺寸及運動范圍

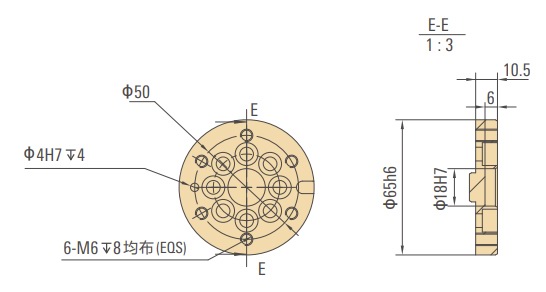

法蘭圖

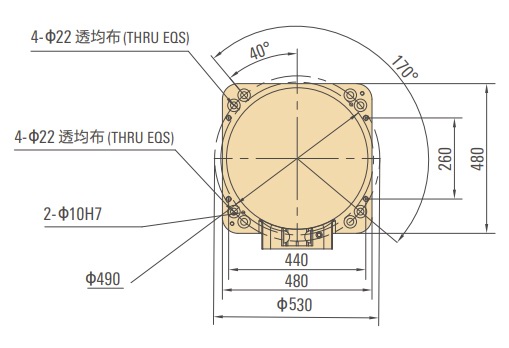

底座安裝圖
