MC350/MC280L/MC470P
簡單緊湊的無連接結構
- 沒有平行連接和配重的簡單結構，可設置在緊湊狹小的區域。
充足的搬運能力和動作行程
- 憑借充足的手腕扭矩（為本公司過去機型的1.7倍），可輕松搬運大型工件；
- 長臂型（MC280L）最大工作半徑為3,101mm；
- 重物搬運機器人（MC470P）可搬重量為470kg（限定為手腕向下）。
高速運動
- 憑借高剛性化和輕量化實現更高級別的速度；
- 可縮短15%的周期（與本公司過去機型相比）。

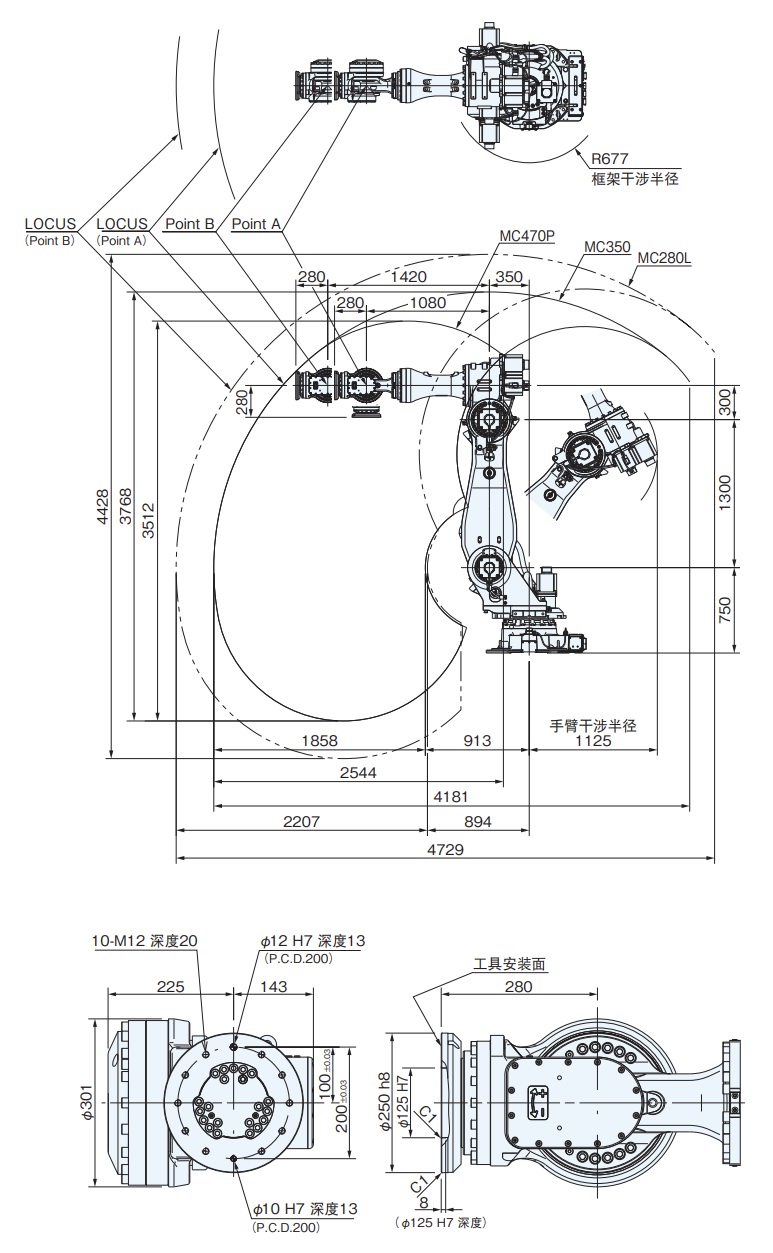

外形尺寸及動作范圍
主體規格
| 項目 | 規格 | |||||
|---|---|---|---|---|---|---|
| 機器人型號 | MC350-01 | MC280L-01 | MC470P-01 | |||
| 結構 | 關節型 | |||||
| 關節數 | 6 | |||||
| 驅動方式 | AC伺服方式 | |||||
| 最大動作 范圍 | 臂 | J1 | 旋回 | ±3.14rad (±180°) | ||
| J2 | 前后 | -1.75 ～ +0.70rad (-100°～ +40°) | ||||
| J3 | 上下 | -3.14 ～ +2.27rad (-180°～ +130°) | -2.57 ～ +2.27rad (-147°～ +130°) | -3.14 ～ +0.61rad (-180°～ +35°) | ||
| 手腕 | J4 | 旋轉2 | ±6.28rad (±360°) | ±6.28rad ※5 (±360°) | ||
| J5 | 彎曲 | ±2.18rad (±125°) | ±2.18rad ※5 (±125°) | |||
| J6 | 旋轉1 | ±6.28rad (±360°) | ||||
| 最大速度 | 臂 | J1 | 旋回 | 1.83rad/s (105°/s) | ||
| J2 | 前后 | 1.66rad/s (95°/s) | 1.83rad/s (105°/s) | 1.66rad/s (95°/s) | ||
| J3 | 上下 | 1.66rad/s (95°/s) | ||||
| 手腕 | J4 | 旋轉2 | 1.92rad/s (110°/s) | 2.09rad/s (120°/s) | 1.92rad/s (110°/s) | |
| J5 | 彎曲 | 1.92rad/s (110°/s) | 2.09rad/s (120°/s) | 1.92rad/s (110°/s) | ||
| J6 | 旋轉1 | 3.14rad/s (180°/s) | 3.49rad/s (200°/s) | 3.14rad/s (180°/s) | ||
| 可搬質量 | 手腕部 | 350kg | 280kg | 470kg | ||
| 手臂上 ※1 | 最大50kg | 最大25kg | 最大30kg | |||
| 容許靜負荷扭矩 | J4 | 旋轉2 | 2750N·m | 1921N·m | 2750N·m | |
| J5 | 彎曲 | 2750N·m | 1921N·m | 2750N·m | ||
| J6 | 旋轉1 | 1235N·m | 988N·m | 0N·m | ||
| 容許最大慣性 力矩 *2 | J4 | 旋轉2 | 400kg·m2 | |||
| J5 | 彎曲 | 400kg·m2 | ||||
| J6 | 旋轉1 | 250kg·m2 | ||||
| 最大工作半徑 | 2,771mm | 3,101mm | 2,771mm | |||
| 位置反復精度 *3 | ±0.2mm | |||||
| 周圍溫度 | 0～45°C *4 | |||||
| 周囲濕度 | 20～85%RH(應無結露) | |||||
| 振動值 | 0.5G以下 | |||||
| 設置條件 | 地面安裝，標高1,000m以下 | |||||
| 主體質量 | 1,620kg | 1,700kg | 1,620kg | |||
1[rad] = 180/π[°], 1[N?m] = 1/9.8[kgf?m]
※1： 根據安裝位置、手腕負荷重量而變化。
※2： 手腕容許慣性力矩可能因手腕的負荷條件而有差異，請注意。
※3： 依據JIS B 8432。
※4： 在海拔1,000m以下使用。超過容許高度時，周圍溫度受到限制。
※5： 第5軸被軟件限制在垂直向下±5°的范圍中。
僅在打開編碼器修正畫面或者工作范圍設定畫面的狀態下，第4軸可在±360°范圍內動作，且第5軸可在±125°范圍內動作。
●以上數據均來源于不二越內部實驗，于特定測試環境下所得(請見各項具體說明)。
●本產品的額定功率、規格、外部尺寸等如需改良而變更，恕不另行通告。
