AIR6SC-750
- 小巧、敏捷
- 高速度
- 高精度
- 輕型機身
- 結構緊湊、加長臂展，工作空間大、更高的重復定位精度
- 速度快，節拍時間短，適合快速搬運
- 占地面積小，可實現大的運動范圍
動作靈活，實現快速分揀
- 標準門型節拍時間可達0.4S
搭載配天inCube2S控制系統，體積小
- 支持WIFI模塊，實現數據上傳、下載、實時監控

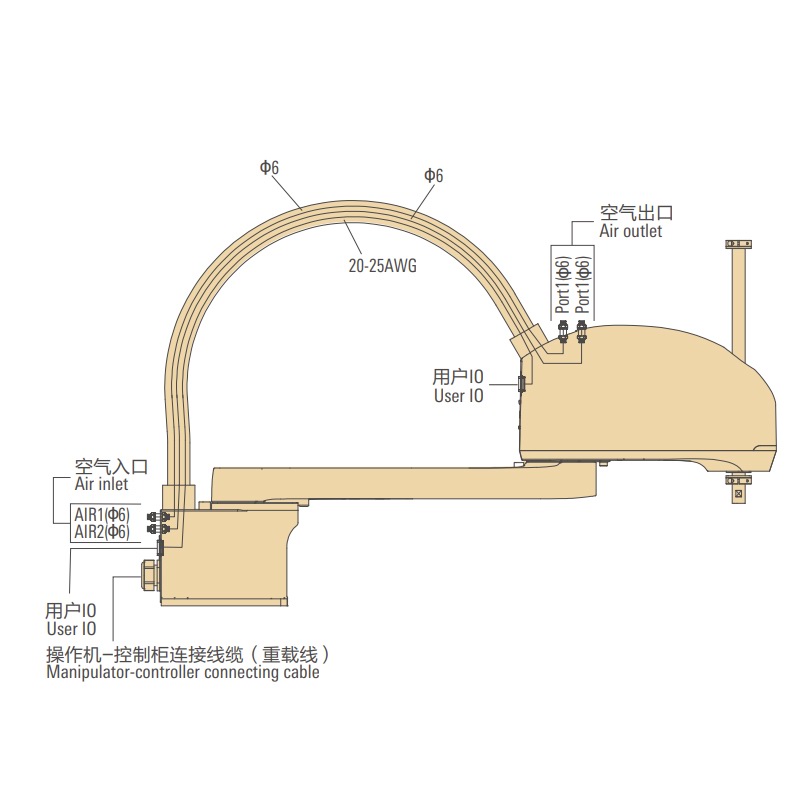

機體內配線 ? 配管

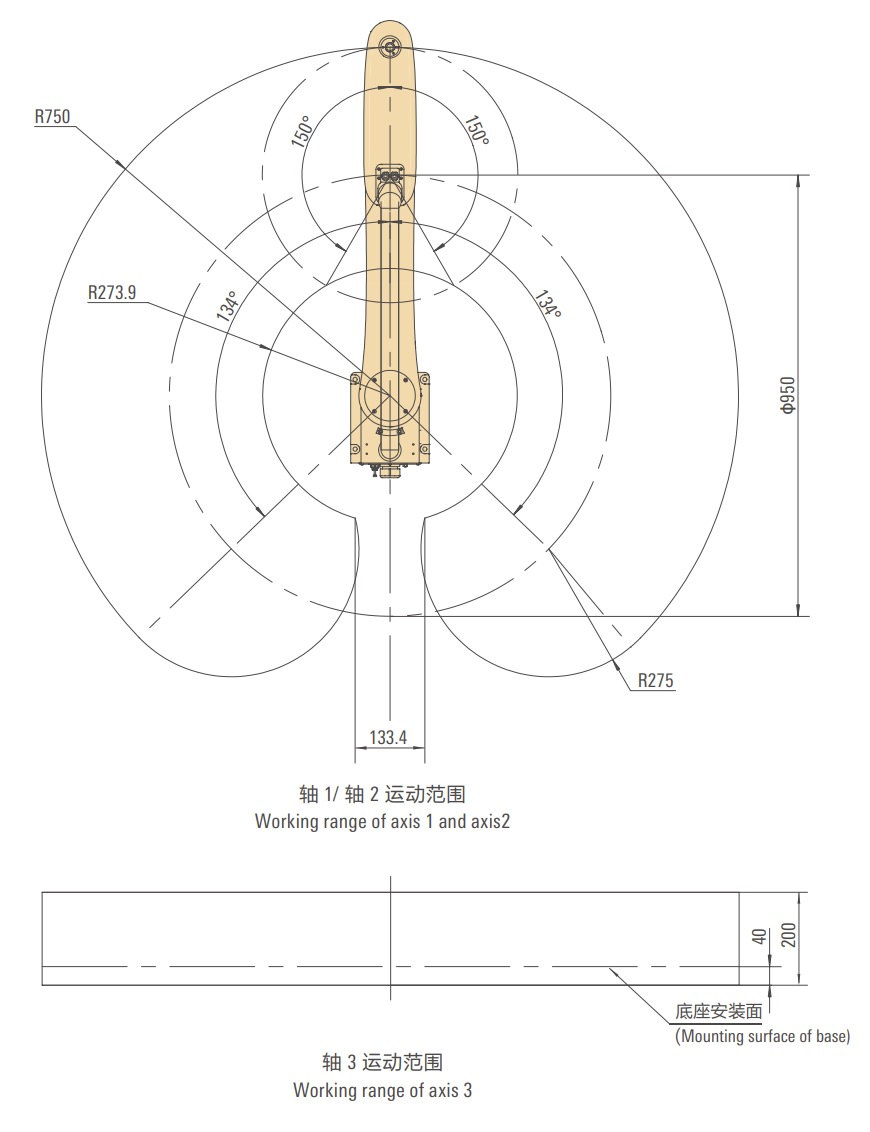

運動范圍

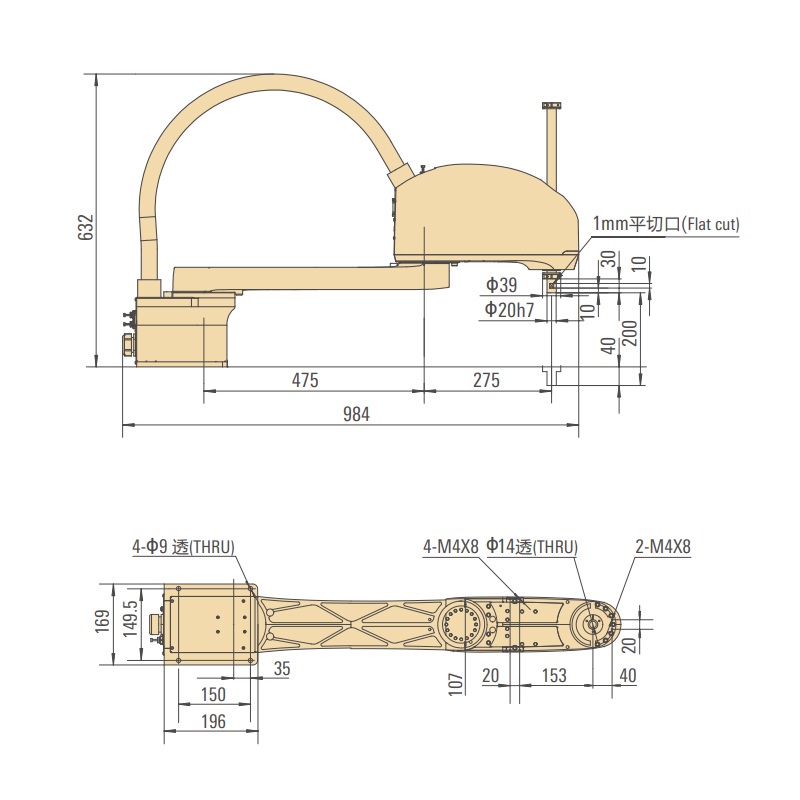

外形尺寸、夾具及底座安裝圖
AIR6SC-750 參數表
| 型號/Type | AIR6SC-750 | |
| 軸數/Axes | 4 | |
| 負載 / Load | 額定 / Rated load | 2 Kg |
| 最大 / Limiting load | 6 Kg | |
| 軸4允許裝載的慣量 | 額定 / Rated load | 0.01 Kg·m2 |
| 最大 / Limiting load | 0.12 Kg·m2 | |
| 機器人本體/Manipulator | 重量 / Weight | 21.2Kg |
| 最大運動范圍 / Reach | 750 mm | |
| 重復定位精度 / Position repeatability | 軸1 、軸2 / Axis 1、Axis 2 | ±0.015 mm |
| 軸3 / Axis 3 | ±0.01 mm | |
| 軸4 / Axis 4 | ±0.005° | |
| IP 等級 | IP20 | |
| Ingress Protection | ||
| 安裝方式 | 地裝/Floor | |
| Mounting | ||
| 運動范圍/Working range | 軸1 / Axis 1 | -134°/+134° |
| 軸2 / Axis 2 | -150°/+150° | |
| 軸3 / Axis 3 | 200mm | |
| 軸4 / Axis 4 | -360°/+360° | |
| 運動速度/Rotation rate | 軸1 / Axis 1 | 400°/s |
| 軸2 / Axis 2 | 650°/s | |
| 軸1+軸2 /Axis1+Axis2 | 7300 mm/s | |
| 軸3 / Axis 3 | 1100 mm/s | |
| 軸4 / Axis 4 | 2300°/s | |
| 小臂接口/Small arm interface | 電氣接口/Electrical interface | 20路IO |
| 氣路接口/air plug interface | 2路φ6 | |
| 適用控制柜/Controllers | inCube2S | |
| 安裝條件 | 環境溫度：0~40℃/Ambient temperature:0~40℃ | |
| 濕度：恒溫下85%以內，無凝露/Humidity:not more than 85% at constant temperature without condensation | ||
| 允許高度：海拔1000 m以下/Allowable altitude: not more than 1000m above sea level | ||
| 不應有腐蝕性、可燃性、易爆性氣體/No corrosive,flammable or explosive gases | ||
